Conseils de configuration de dessin pour Agile Workplace Management
Pour la configuration de la solution Agile Workplace Management, en particulier pour l'optimisation de l'affichage du dessin dans Kiosk, il est recommandé de suivre ces conseils de configuration :
Général

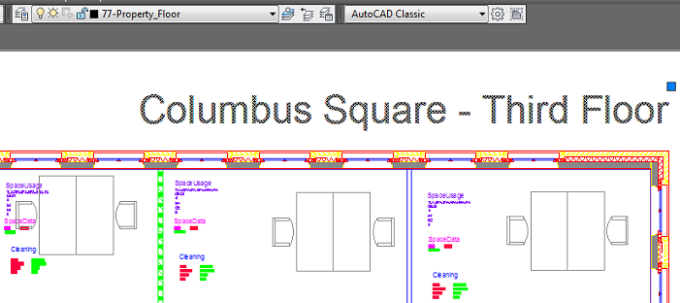

• Mettez le Property-Name + Floor-Code dans une couche séparée dans un bloc ou TEXT. Cette couche doit être activée afin d'afficher ces informations dans le Kiosk.
• Il est bon de se rendre compte que Kiosk ne lit que les informations du dessin DWG. Kiosk ne peut pas rendre des informations à partir de dessins XREF.

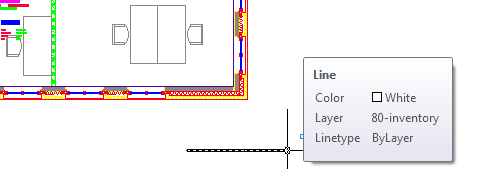

• Ajoutez une ou plusieurs lignes supplémentaires au-dessus ou au-dessous du plan d'étage dans votre dessin, afin de créer plus d'espace blanc autour du plan d'étage. Cela va créer plus d'espace autour du dessin sur l'écran Kiosk et empêchera les icônes Kiosk chevauchant le dessin. Consultez l'exemple suivant :
• Ne colorez pas les lignes dans le dessin AutoCAD, car Kiosk ne rendra que des lignes grises.
Postes de travail flexibles
• Définissez vos postes de travail flexibles comme un STATIC BLOCK et mettez-les sur une couche séparée. Le point d'insertion du bloc doit se trouver à l'intérieur de la polyligne d'espace.
• Ajoutez une propriété BLOCK à ce bloc statique avec le code de poste de travail de votre poste de travail flexible. Nous vous recommandons de numéroter les postes de travail logiquement dans les Attributs. Dans Planon il faut indiquer clairement dans quel espace le poste de travail est situé. Définissez une combinaison de numéro d'étage, numéro d'espace + numéro de poste de travail 2.23_01 (2 = étage; 23 = numéro d'espace; _01 = poste de travail). Consultez l'exemple suivant :

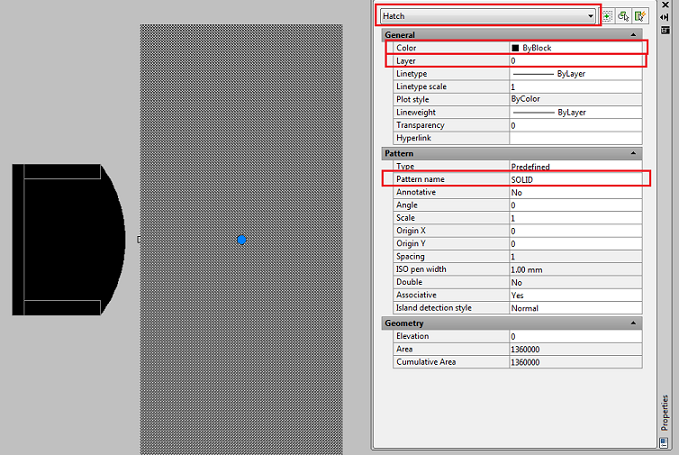

• Ajoutez le type de hachure Solid à ce poste de travail flexible BLOCK sur la couche 0 (zéro) la couleur de hachures ByBlock (si les postes de travail sont colorés par couche, ils ne seront pas affichés correctement dans Kiosk). Consultez l'exemple suivant :
• Il est recommandé de fixer des chaises aux tables pour les postes de travail flexibles en un seul BLOCK (statique). Par conséquent, la zone mise en surbrillance est étendue. A chaise doit également avoir des hachures.
• Il est recommandé d'avoir des BLOCKS de postes de travail flexibles dessinés en blanc cassé (R: 254, G: 254 B: 254), étant donné que cela permettra d'améliorer la visibilité dans Kiosk.
La couleur 255 (100% blanc) est affichée comme noir dans Kiosk, ce qui provoquera l'affichage incorrect des états d'occupation dans Kiosk. Il devrait être rouge pour occupé et vert pour disponible.Salles de réunion
• Les salles de réunion doivent avoir une polyligne close comme décrit dans Polylignes d'espace (brutes et nettes).
• Les salles de réunion doivent avoir un numéro d'espace comme décrit dans Code d'espace.

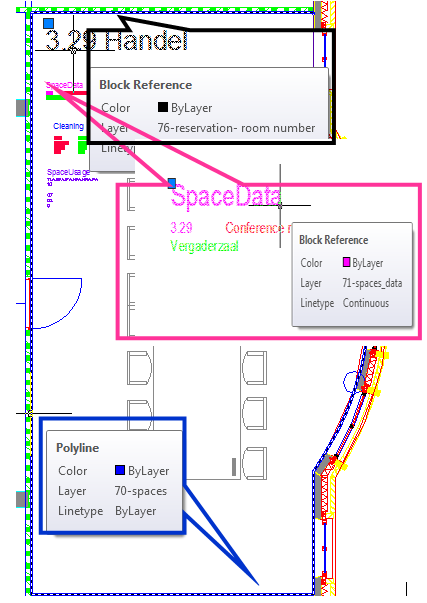

• Mettez le Nom de la salle de réunion dans une couche séparée dans un BLOCK ou TEXT.
