Polylignes d'espace (brutes et nettes)
• Des polylignes d'espace doivent avoir le type : "LWPOLYLINE".
• Des polylignes d'espace peuvent se trouver dans plusieurs couches. Les couches spécifiées seront traitées comme une unité logique de polylignes.
• Des dessins XREF peuvent contenir des polylignes d'espace.
Les dessins XREF ne fonctionnent pas correctement en combinaison avec Connect for AutoCAD parce que les polylignes doivent être stockées dans le dessin principal.• Des polylignes d'espace peuvent être fermées au cours de l'importation CAD.
Lorsque vous utilisez Connect for AutoCAD vous devez fermer les polylignes dans AutoCAD afin de pouvoir effectuer un « space mapping ».
• Les polylignes d'espace brutes doivent être stockées dans une autre couche que les polylignes d'espace nettes. Remarque : la polyligne nette devrait toujours tomber à l'intérieur ou coïncider avec la polyligne brute.
Des polylignes d'espace doivent être stockées dans une autre couche que les polylignes d'étage, d'unité locative (locataire), d'unité locative (propriétaire) et de poste de travail fixe.• Seul quand on a affaire avec des dessins Stabiplan, les polylignes peuvent se trouver dans la même couche. Importation CAD reconnaît elle-même le type de polyligne.
Des polylignes brutes de Stabiplan ne peuvent pas être importées avec Importation CAD.

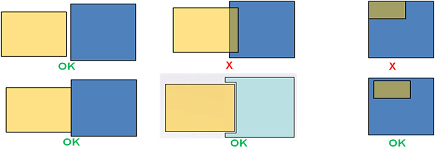

• Dans un dessin, des polylignes ne peuvent pas se recouvrir, mais il est toutefois permis qu'elles se touchent.
• A partir de la version 2011.A la situation suivante est également prise en charge.
• Une polyligne de l'espace A (rouge) ne peut pas être utilisée pour « clore » l'espace B. L'espace B a besoin de ses 4 propres polylignes (dans cet exemple).
• A partir de la version 2011.A : Des polylignes encloses peuvent être stockées dans une autre couche que leur polyligne environnante. L'ensemble de couches de polylignes (encloses) sera traité comme une entité logique.
• Des polylignes encloses peuvent être traitées comme :
1 Espace
La polyligne enclose sera traitée comme un Espace (un code d'espace doit exister ou doit être créé) et la surface de la polyligne close sera soustraite de l'espace environnant.
x1 Vide
La polyligne enclose sera traitée comme un Vide et la surface de la polyligne enclose sera soustraite de l'espace environnant. Ceci vaut seulement si aucun standard d'espace n'est appliqué.
La soustraction de la surface dépend également du standard d'espace utilisé comme spécifié dans la définition de dessin.x2 Données de construction devraient être au même niveau que x1 Vide
La polyligne close sera traitée comme des Données de construction et la surface de la polyligne close ne sera pas soustraite de l'espace environnant. Ceci vaut seulement si aucun standard d'espace n'est appliqué.
La soustraction de la surface dépend également du standard d'espace utilisé comme spécifié dans la définition de dessin.• Les espaces ne peuvent contenir qu'une seule utilisation d'espace.
Si un espace a plus d'une utilisation d'espace à la date de l'importation, la dimension d'espace sera importée, pas l'utilisation d'espace.
Connect for AutoCAD (PlugIn) ne peut traiter simultanément qu'une seule utilisation d'espace par espace.
