Code d'élément d'inventaire
• Peut avoir une longueur maximale de 100 caractères.
• Doit être unique pour tous les éléments d'inventaire.
• Peut être stocké comme attribut du bloc d'élément d'inventaire.
Le point d'insertion du bloc doit se trouver à l'intérieur de la polyligne d'espace pour renseigner l'espace dans Emplacement d'élément d'inventaire.
Si le point d'insertion se trouve à l'extérieur de la polyligne d'espace, l'espace dans l'emplacement d'espace sera vide.
Définition de dessin (Onglet : Détails - Etape : Field mapping)
Sélectionnez dans le champ Source l'option : 1 - Dessin
Sélectionnez dans le champ Couche CAD la couche contenant les blocs d'élément d'inventaire.
Sélectionnez dans le champ Bloc CAD le nom de bloc contenant l'élément d'inventaire.
Sélectionnez dans le champ Attribut CAD l'attribut du bloc contenant l'élément d'inventaire.
• Le code d'élément d‘inventaire peut être généré par Importation CAD en choisissant dans le champ Source l'option : 3: 3 - Dessin – récupérer de couche.
Le code d'élément d'inventaire sera généré du nom de couche de la polyligne : les 10 premiers caractères du nom de couche de la polyligne + _ ####
Si des blocs se trouvent dans plusieurs couches, vous verrez que plusieurs noms de couche sont utilisés dans le code d'élément d'inventaire.

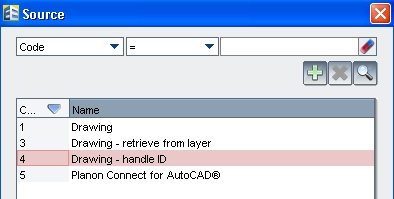

• Le code d'élément d'inventaire peut être généré par Importation CAD en choisissant l'option 4 dans le champ Source : Dessin - handle ID
Le code d'élément d'inventaire sera égal au handle ID du BLOC dans le dessin AutoCAD.
• A partir de la version 2013 : Le code d'élément d'inventaire peut être lu à partir des XD stockées dans les blocs des éléments d'inventaire.
